01研究背景

X射線光電子能譜儀（XPS）的應用為尖端科技領域帶來了多項重大進展。比如，在量子科技領域，研究人員通過角分辨光電子能譜儀（即ARPES，作者注：ARPES光源除X射線源外，還包括真空紫外光源及激光光源等，本文暫將ARPES歸入XPS大類）對材料進行電子動量表征，分析費米子準粒子的單粒子光譜函數，進而獲得超導體中超導間隙非常規d波對稱性的證據，一舉闡明了從高溫超導體到激子絕緣體等多種量子材料的復雜動力學特性，極大地促進了量子物理學的發展。

XPS更深遠的影響在于作為材料化學領域的基本表征手段之一，除基礎科研領域外，在半導體、生物醫藥、石油化工等產業領域均有廣泛應用。XPS可識別材料中存在的元素及其化學狀態、價態及材料中整體電子結構和態密度等，根據Web of Science網站數據統計，近年來隨著材料、化學學科的發展，XPS的使用需求正逐步增長，相關論文數量持續攀升。

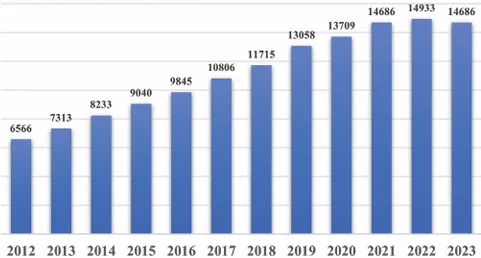

圖1 近年 XPS相關文章數量統計

XPS作為系列產品的總稱，其細分產品主要有以下幾類：

1.1  通用型XPS

目前市場的主流產品，可集成二次電子成像、離子深度刻蝕、俄歇能譜分析、紫外光電子能譜分析、離子散射譜分析等功能中的一項或多項，能夠滿足大多數材料表征需求。

2.2  定制型XPS

主要包括近常壓XPS（NAP-XPS）、ARPES、硬X射線光電子能譜儀（HAXPES）三種類型。

?NAP-XPS。通用型XPS運行時需要超高真空度（最高為10-9 Pa），而NAP-XPS可提供從10-9 Pa到103 Pa的變壓運行環境，部分產品可將變壓上限擴展至105 Pa。該產品廣泛應用于催化反應在較高溫度下、近常壓氣體環境中的實時原位分析。

?ARPES。可直接獲取固體材料中電子能量、動量分辨的電子結構等信息，對高溫超導、拓?fù)浣^緣體、半金屬、二維材料、異質結材料等多個關鍵前沿材料體系研究起到了重要的推動作用。

?HAXPES。上述幾類XPS由于X射線源能量相對較低（一般低于1.5 keV），可被歸類于軟X射線光電子能譜儀。HAXPES的X射線源能量一般為5-8 keV，用于激發更深能級的軌道電子，獲得更全面的能級結構信息。目前HAXPES分析主要基于同步輻射裝置硬X射線站，購買整機者極少，因此在后續市場分析中不對其做單獨討論。

02市場分析

2.1  國內市場規模及主要參與廠商

通過網絡公開數據統計，2023年國內XPS年銷量約為70臺（數據僅包含通用型XPS、NAP-XPS及ARPES）。其中，通用型XPS銷量占比約85%，ARPES占比約10%，NAP-XPS占比約5%。

據招標數據統計，XPS每臺均價約608萬元，由此可估算出2023年國內XPS整機市場規模約為4.3億元，約占全球市場11%（2023年全球XPS整機市場規模約為39.89億人民幣，數據來源：Market Research Future）。

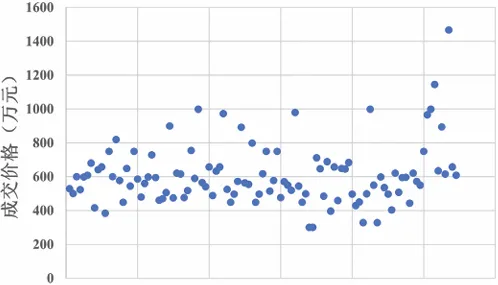

圖2 2022~2024年XPS成交價格散點圖

目前，XPS廠商主要有賽默飛、島津Kratos、愛發科PHI、SPECS、Scienta Omicron、蘇州華萃儀器、費勉儀器。其中賽默飛與島津Kratos占據國內60%以上市場，愛發科PHI占據20%，SPECS、Scienta Omicron、蘇州華萃、費勉儀器共占據20%。

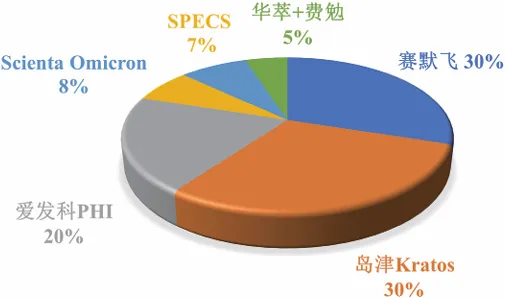

圖3 國內各家XPS廠商市場份額

2.2  XPS細分產品分析

2.2.1. 通用型

通用型XPS市場長期被賽默飛、島津Kratos、愛發科PHI三家牢牢把控。據歷年中標數據統計，賽默飛與島津Kratos銷量各占據約40%，愛發科PHI占比約20%。

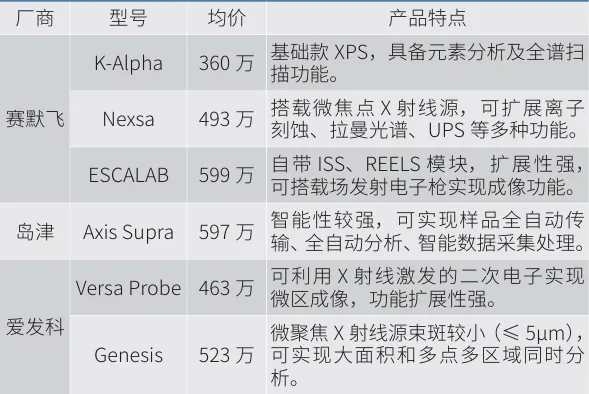

表1 2022~2024 年通用型XPS成交均價及產品特點

2.2.2  定制型

NAP-XPS市場被SPECS及Scienta Omicron壟斷。近年來，我國近常壓XPS需求保持在每年3~4臺左右，單臺均價達到795萬元，均由SPECS及Scienta Omicron提供定制化服務。

ARPES市場近年不斷受到國產儀器廠商的沖擊。2021年前，APRES 市場基本被Scienta Omicron及SPECS壟斷。2021年，費勉儀器中標中山大學、東南大學等單位ARPES系統；2022年蘇州華萃儀器實現核心部件——電子能量分析器的國產化后，陸續中標多套ARPES及ARPES與掃描隧道電鏡（STM）、掃描探針電鏡（SPM）聯用系統。招標數據顯示，2022~2023年，蘇州華萃儀器及費勉儀器兩家國產廠商已經占據APRES市場50%以上訂單量。

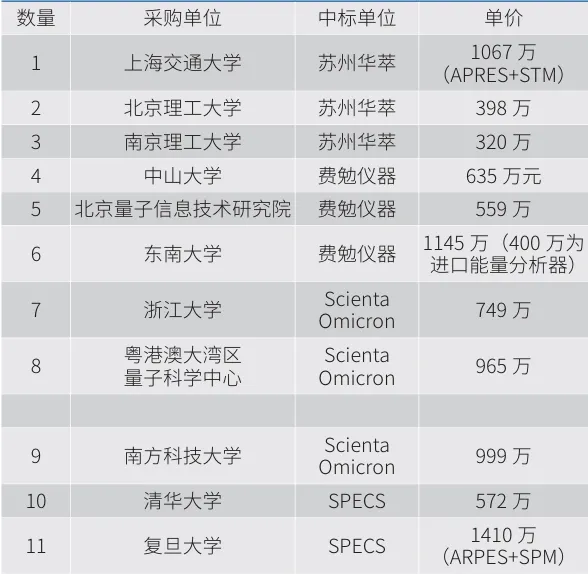

表2  2022~2023年ARPES中標情況統計

2.3  市場需求分析

我國XPS主要需求方為各大高校院所，其每年采購數量占XPS總體銷售量的75%以上。據招標網站數據統計，近五年來XPS在高校院所用戶側的需求量整體呈增長態勢。

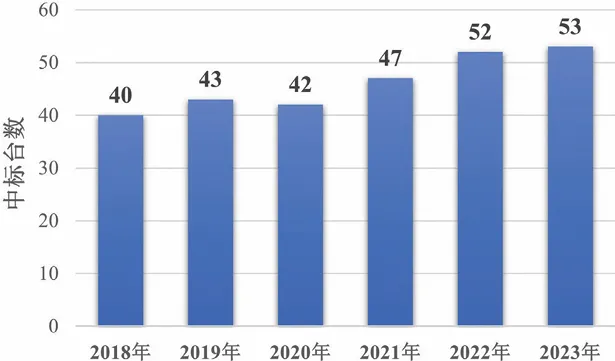

圖4 2018~2023年高校院所XPS招標數量統計

經數據統計與分析后，可推測高校院所XPS需求逐年增長的原因主要有以下兩點：

國家愈發高度重視基礎研究。我國基礎科研經費投入近年屢創新高，國家大力推動設備更新改造，增強了高校院所購買大型尖端科學儀器的意愿。部分高校如清華大學、中國科學技術大學、浙江大學等，連續多年采購XPS，由“一校一臺”變?yōu)?/span>“一院一臺”。

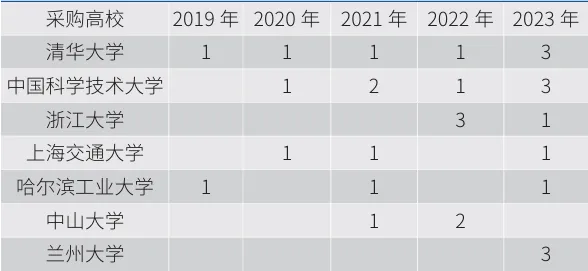

表3  2019~2023年部分高校采購情況統計

各地掀起新型研發機構建設熱潮。依據國家發展改革委數據，“十四五”期間我國省市級新型研發機構有望超過2400家。各地掀起新型研發機構建設熱潮，有力拉動了各類關鍵科學儀器設備采購需求。近年來，多家新型研發機構進行了XPS采購，以支撐其量子科技、光電、新能源等領域研究。

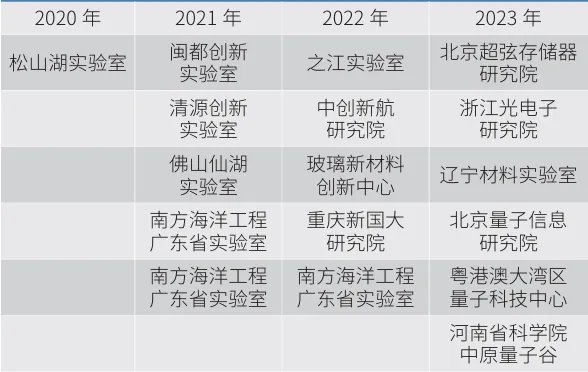

表4 2020~2023年新型研發機構XPS采購情況統計

除高校院所外，產業端XPS市場需求集中于半導體（主要為FAB廠及第三方半導體檢測實驗室）、新能源電池、生命科學、石油煉化等領域。

03主要廠商分析

本章圍繞已逐步開始國產化的定制型XPS產品，重點分析SPECS、Scienta Omicron，以及國產XPS制造商蘇州華萃儀器。

3.1  SPECS

SPECS在XPS基礎上，通過并購與合作轉化顯微鏡相關產品，實現了集材料表面形貌分析、成分分析為一體的產品布局。

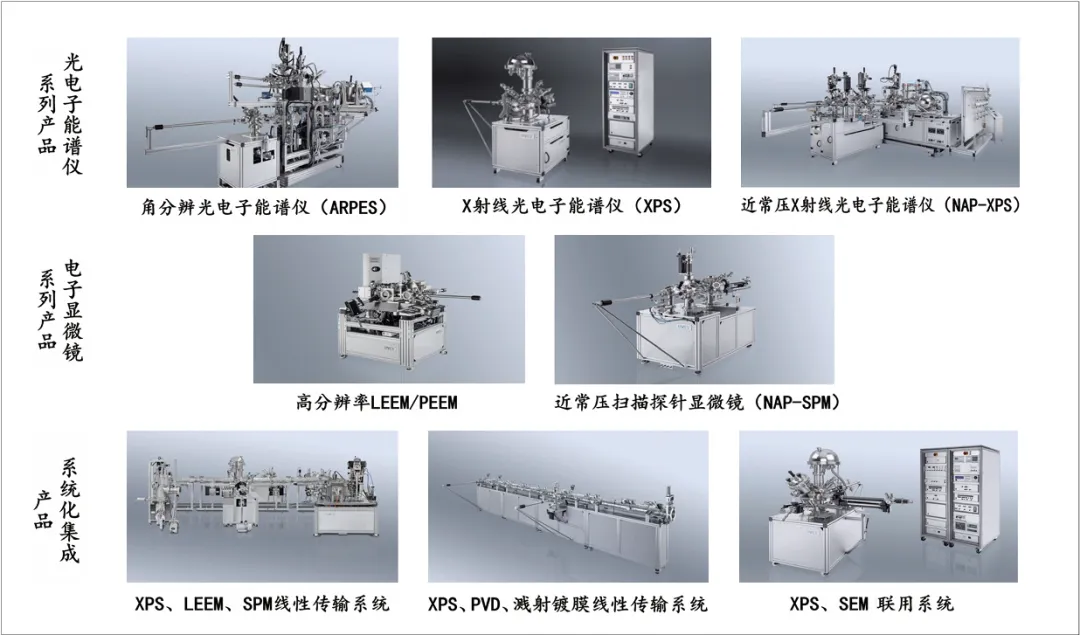

圖5 SPECS相關產品情況

*圖片來源：www.specs-group.com

3.1.1  簡介

SPECS成立于1983年，最初業務為生產控制科學儀器的軟件和外圍硬件。1990年SPECS收購德國Leybold表面分析部門后進入光電子能譜行業，隨后逐步并購了VSI（表面分析設備和系統的全球供應商）、Oxford Scientific Ltd.薄膜沉積源產品線、Nanonis（掃描探針 顯微鏡廠商），并與丹麥奧胡斯大學、美國IBM合作研發轉化低能電子顯微鏡（LEEM）、光發射電子顯微鏡（PEEM）產品，最終形成了集表面生長、多功能表面分析為一體的整體解決方案。

3.1.2  產品情況

SPECS核心產品包括NAP-XPS、ARPES、PEEM、LEEM及半球電子能量分析器等關鍵零部件。此外，SPECS可為客戶提供定制化多功能材料表面分析聯用系統，如XPS-LEEM-SPM線性傳輸系統、SEM-ARPES聯用系統，以及材料加工?表征聯用系統，如XPS-PVD-濺射鍍膜線性傳輸系統等，產品能夠在材料局部動態表面過程中實現結構、化學、電子等多維度信息獲取。

3.2  Scienta Omicron

Scienta Omicron打造了集XPS、SPM、MBE等產品的材料表面生長制備、分析表征一體化產品解決方案。

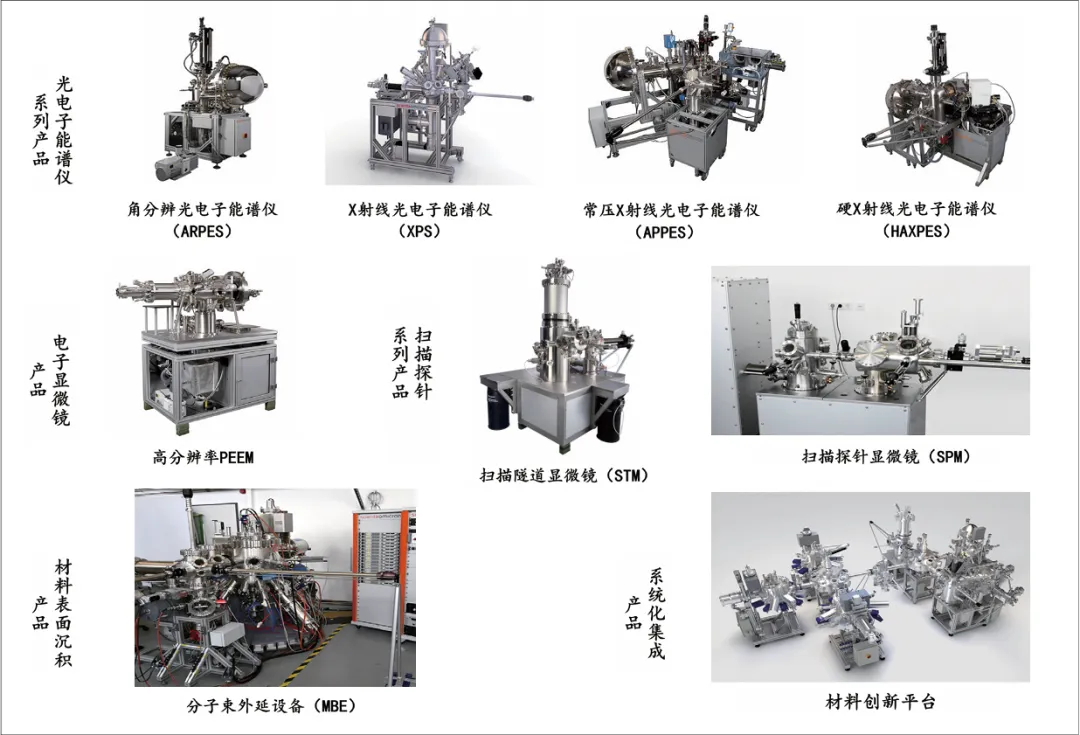

圖5 Scienta Omicron相關產品情況

*圖片來源：https://scientaomicron.com

3.2.1  簡介

1983年，XPS發明者、諾貝爾物理學獎獲得者—— Kai Siegbahn創立了VG Scienta，開始推動XPS商業化，同一時期，Omicron Vakuumphysik成立，并逐步發展成為以超高真空表面分析和SPM、STM等為核心業務的Omicron Nano Technology，兩家公司于2015年合并為Scienta Omicron，后續收購了Sigma Surface Science在SPM與XPS領域相關技術和產品，進一步強化了公司在材料表面科學領域技術能力。

3.2.2  產品情況

Scienta Omicron先后推出全球首臺帶有集成分析選項的MBE產品、ARPES及與多儀器設備聯用系統，產品包括ARPES、APPES（常壓光電子能譜）、HAXPES、PEEM、STM、SPM、MBE等，能夠提供材料表面多功能制備與表征的產品集成解決方案。

Scienta Omicron可為客戶提供定制化大型材料創新平臺，該平臺可搭載MBE、物理氣相沉積（PVD）、化學氣相沉積（CVD）、濺射沉積、XPS、PEEM、SPM等多種材料制備與表征手段，最多可集成20余臺設備。

3.3  深圳市雙鋮科技有限公司

深圳市雙鋮科技有限公司位于改革開放城市-深圳，成立于2017年，得益于深圳市優勢商業環境，近年來公司聚焦精密測量行業，得到了穩定有效的發展。公司骨千由一批高素質的年輕人團隊組成，誠信、高效、精準、創新是我們的公司文化和做事準則。
公司目前同國際品牌賽默飛、島津、愛發科、尼康、布魯克等保持良好的業務關系，同時也與國內知名品牌合肥國儀量子、深圳艾依康、鋼研納克、江蘇天瑞等建立了長期穩定的合作伙伴關系。
目前公司主攻方向是精密檢測分析和實驗室計量校準解決方案，迎接工業4.0時代的到來，深耕精密測量分析市場。以專業技術作背景，國際品牌廠商作支撐，認真的態度做好產品的篩選，高度的責任心做好客戶服務，旨在為客戶提供一套完整的技術解決方案，一站式的客戶服務。

04展望

4.1  材料表面分析科學儀器正向多功能、集成化發展

目前材料表面分析領域科學儀器正向多功能、網絡化、集成化方向發展，因此，在相關企業的產品矩陣設計中，能否形成聯用能力是一個關鍵因素。

根據SPECS及Scienta Omicron產品布局分析可知，在表面科學領域，SEM、MBE、PEEM、LEEM、各類薄膜生長設備均可與XPS聯用集成。多功能、集成化的產品布局可以相輔相成，有利于儀器公司的市場開拓以及競爭力提升。

4.2  XPS國產化替代潛力巨大

當前，以蘇州華萃儀器等為代表的國產XPS廠商，面對國際頂尖企業競爭，在較短時間內實現了ARPES等定制型XPS領域50%以上市場的搶占，未來，XPS國產化替代潛力巨大。
